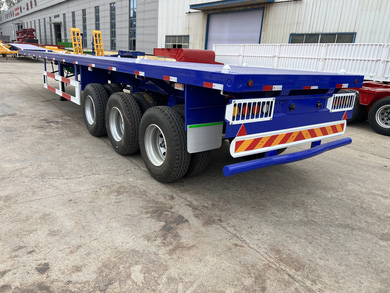

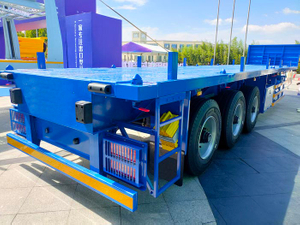

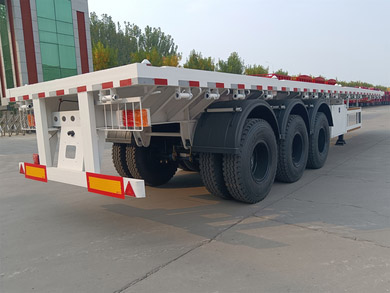

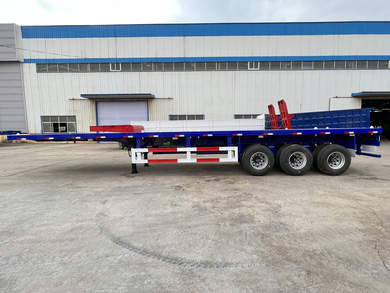

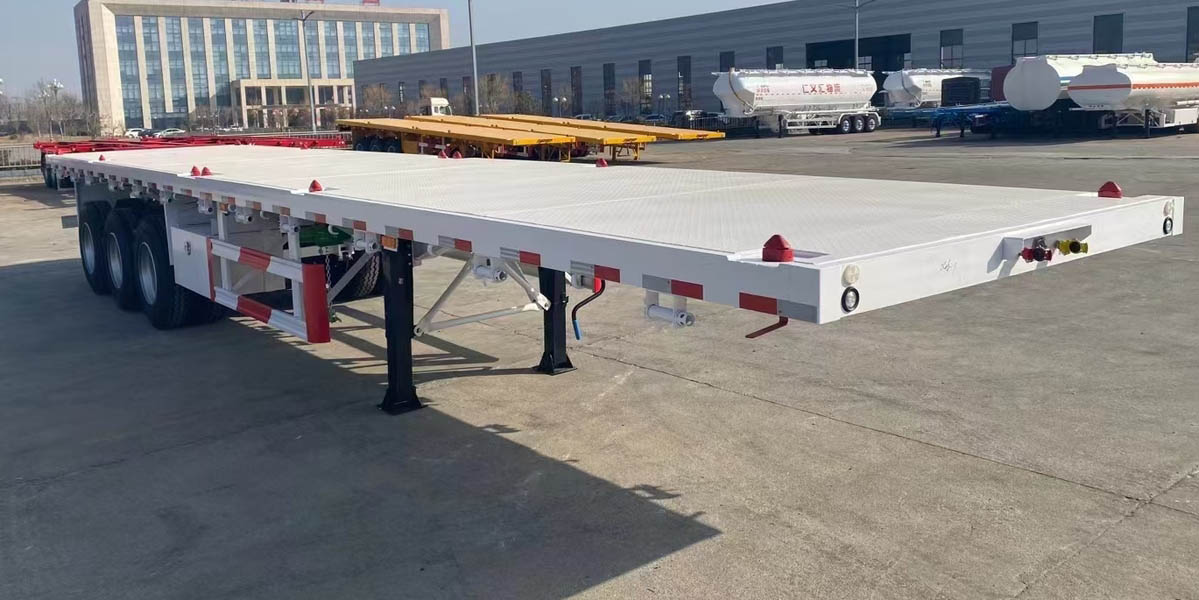

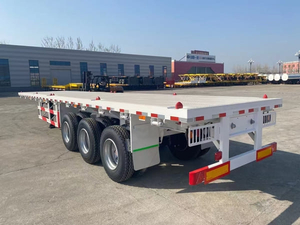

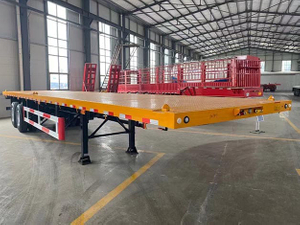

يبلغ طول المقطورة المسطحة القياسية BENHE ذات 3 محاور 40 قدمًا 12,500 مم وعرضها 2,500 مم، مع سعة تحميل تصل إلى 60 طنًا. يتم استخدام نصف المقطورة المسطحة هذه على نطاق واسع لنقل البضائع المتوسطة والطويلة. يمكن للمقطورة المسطحة ذات 3 محاور نقل حاويات 20 قدمًا أو 40 قدمًا كما أنها قادرة على حمل البضائع السائبة والآلات الثقيلة والصلب وما إلى ذلك.
تم تصنيع مقطورة السطح المسطحة BENHE ذات 3 محاور بطول 40 قدم من الفولاذ عالي القوة، مما يضمن إطارًا قويًا ومتينًا. تتميز مقطورتنا المسطحة بمكونات ذات شهرة عالمية، مما يجعلها خفيفة الوزن، ومقاومة للتشوه، ومقاومة للصدمات. سنقوم بتصميم نصف مقطورة مسطحة تلبي احتياجات العملاء بناءً على سعة الحمولة وظروف الطريق.
يمكننا تصميم مقطورات مسطحة تتراوح من 20 إلى 80 طنًا. لا تتردد في استشارة لنا لمزيد من المعلومات حول نصف المقطورة المسطحة.
تم تصنيع المقطورة المسطحة BENHE من فولاذ المنغنيز Q345 أو الفولاذ عالي القوة، مما يوفر صلابة ومتانة استثنائية. وهذا يجعلها مناسبة بشكل خاص لظروف الطريق الصعبة. المواصفات التالية للمقطورة ذات السطح المسطح هي للإشارة فقط؛ يمكن تخصيصها وفقًا لمتطلبات العملاء.
المواصفات لـ أو 3 محاور 40 المسطحة sالحديدية للسكك قدمًا |
|
الشركة المصنعة |
جينان بينهي للآلات المحدودة |
الوزن الفارغ |
تقريبا. 7.0 ت |
البعد |
12500*2500*1550 مللي متر |
قدرة التحميل |
60 طن |

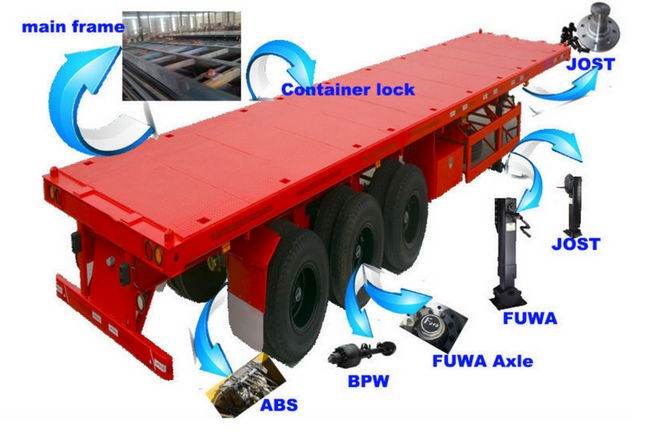

المحور |
13T، 3 محاور، العلامة التجارية الصينية الشهيرة، العلامة التجارية Fuwa أو BPW |
صور |
12R22.5، 13 قطعة |
تعليق |
تعليق ميكانيكي |
أوراق الربيع |
90 مللي متر (العرض) * 13/16 مللي متر (السُمك) * 10 طبقة |
دبوس الملك |
2.0 أو 3.5 بوصة ماركة JOST |
معدات الهبوط |
جوست A300C، 28 طن |
الشعاع الرئيسي |
الارتفاع 500 مم، المادة من الفولاذ الكربوني Q345B |
شعاع جانبي |
قناة فولاذية 160 مم (المادة مصنوعة من الفولاذ الكرتوني Q235B) |
المنصة السفلية |
لوحة فولاذية مربعة 3 مم |
قفل تويست |
12 قطعة |
غرفة الفرامل |
وابكو إعادة 6 صمام التتابع؛ غرفة الفرامل الربيعية T30/30+T30؛ وحدتين من خزانات الهواء 45 لتر |
إطار مزدوج
إطار واحد فائق

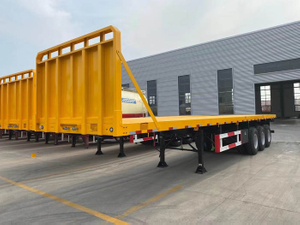

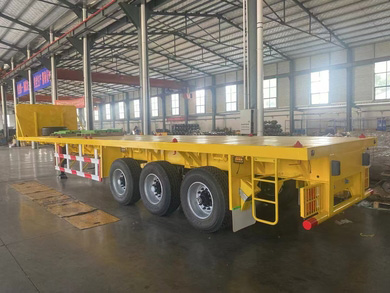

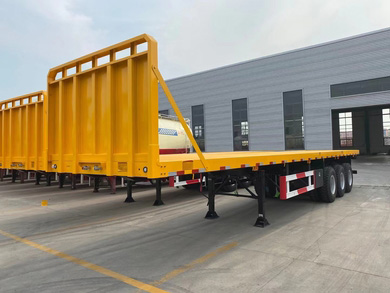

مع الجدار الأمامي
مع خلفية مختلفة
مقطورة الأخشاب
نوع خلفي قصير
تأسست شركة Jinan Benhe Machinery Co., Ltd. في عام 2010، وهي شركة رائدة في تصنيع شبه المقطورات في الصين. تشمل منتجاتنا الرئيسية نصف مقطورة مسطحة، وشبه مقطورة منخفضة السرير، وشبه مقطورة سياجية، ومقطورة صهريج وقود، ومقطورة قلابة، ومقطورات نقل الأسمنت، وشبه مقطورات ذات أغراض خاصة، وأجزاء المقطورة. يغطي مصنع الإنتاج مساحة 30,000 متر مربع ويعمل به أكثر من 600 موظف. بفضل التكنولوجيا المتقدمة والجودة الموثوقة والخدمة الاستثنائية، تمتلك مقطورات Benhe حصة 30% من السوق الصينية ويتم تصديرها أيضًا إلى جميع أنحاء العالم. لقد نجحنا في بيع منتجاتنا إلى أكثر من 80 دولة، بما في ذلك غانا وزيمبابوي وزامبيا وتنزانيا والسودان ونيجيريا وكينيا وأوغندا وموزمبيق وناميبيا وأنغولا وبوتسوانا وملاوي ورواندا والكونغو وكوت ديفوار وسيراليون والسنغال والكاميرون ومالي والمكسيك وتشيلي والإكوادور والمملكة العربية السعودية والإمارات العربية المتحدة وأوزبكستان وكازاخستان وغيرها. وقد أنشأت مقطورة Benhe علاقات طويلة الأمد ومستقرة مع الجميع لقد نال عملاؤنا ومنتجاتنا الموافقة والثناء بالإجماع. نرحب بزيارتكم واستفساراتكم في أي وقت.
يمكن تخصيص مقطورات BENHE المسطحة من خلال خدمات ODM وOEM بواسطة فريقنا الفني المحترف، مما يقدم أفضل الحلول ولوحة الشعار المجانية. تتوافق مقطوراتنا المسطحة مع معايير CCC، وBV، وISO، وWMI، وSGC.

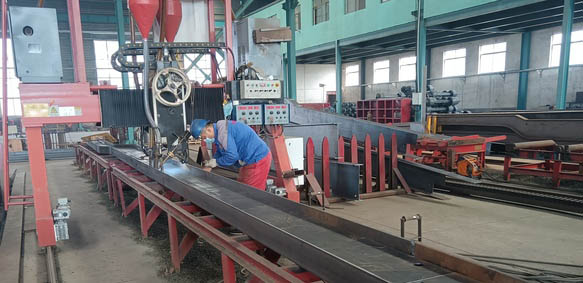

تستخدم مقطورات BENHE المسطحة تقنية اللحام القوسي المغمور الأوتوماتيكية للانضمام إلى العارضة الرئيسية. تعمل هذه العملية على إزالة الوصلات الملحومة بين الصفائح العلوية والمتوسطة والسفلية للكمرة، مما يضمن سلامة الحزمة الرئيسية وتعزيز قوتها ومتانتها.

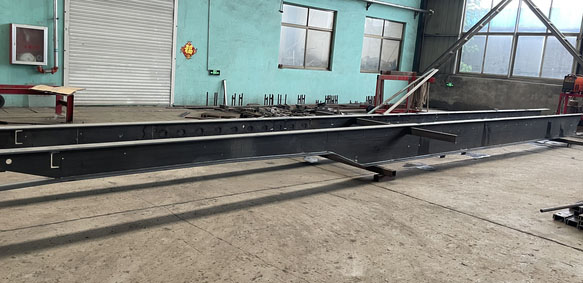

الشعاع الرئيسي بمادة Q345B
يعد اللحام بالقوس المغمور إجراءً ممتازًا لعوارض الهيكل المصنعة

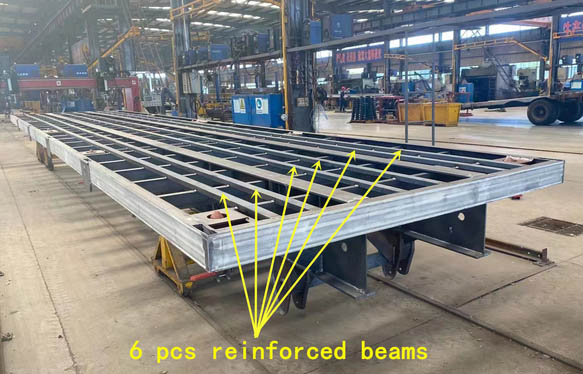

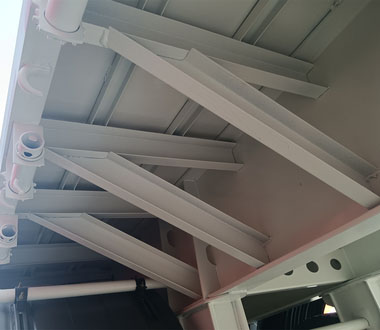

الحزم تحت لوحة الأرضية
توفر Benhe 6 عوارض تحت لوح الأرضية. يمكنهم ضمان تسطيح لوحة الأرضية بشكل فعال. لن تكون هناك تجاويف على اللوحة الأرضية للمقطورة المسطحة أثناء عملية الاستخدام.

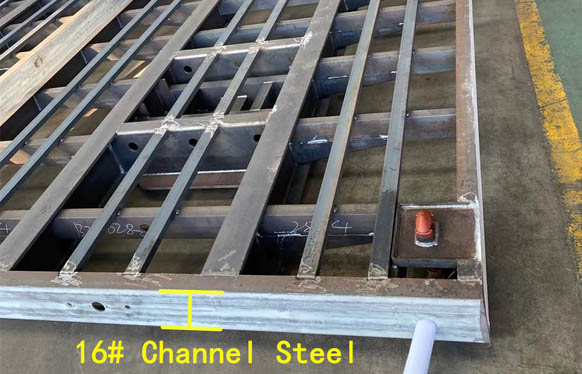

شعاع جانبي
العوارض الجانبية مصنوعة من فولاذ قناة الجدار السميك، لذلك يكون تشوه المقطورة صغيرًا عند حمل حمولة ثقيلة.

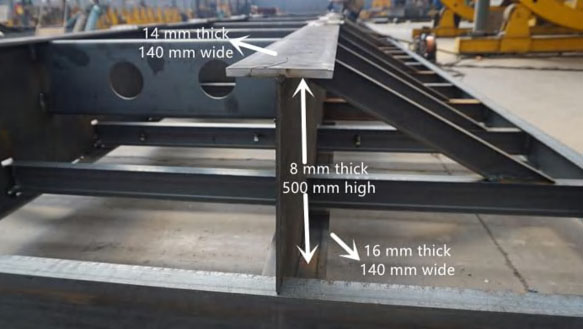

يتم تصنيع مقطورات BENHE المسطحة باستخدام الفولاذ عالي القوة Q345. يبلغ ارتفاع اللوحة الوسطى للعارضة الرئيسية 500 مم وسمكها 8 مم، بينما يبلغ سمك اللوحة العلوية 14 مم وسمك اللوحة السفلية 16 مم. يضمن التصميم القوي للشعاع الرئيسي بشكل فعال طول عمر المقطورة ومتانتها.

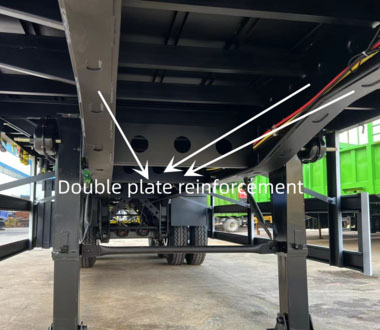

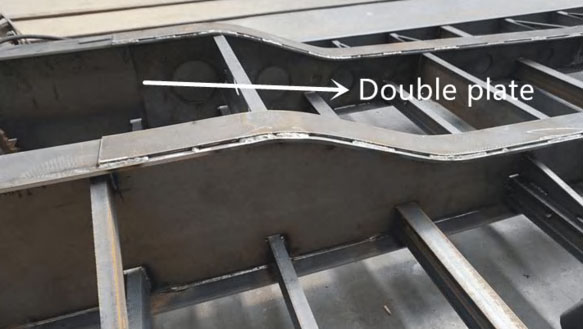

في الجزء المنحني من العارضة الرئيسية، استخدمنا لوحات مزدوجة للتقوية لزيادة ثبات العارضة الرئيسية أثناء نقل الأشياء الثقيلة، ومنع العارضة الرئيسية من الانكسار عندما تكون المقطورة ذات السطح المسطح محملة بثقل، وضمان قدرة التحمل وعمر الخدمة للمقطورة المسطحة في ظل ظروف الطريق المعاكسة.

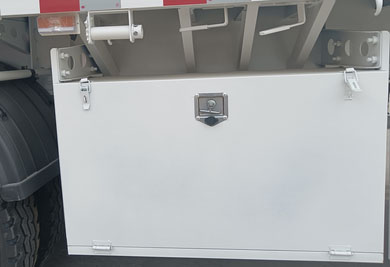

صندوق الأدوات مع قفل خامل

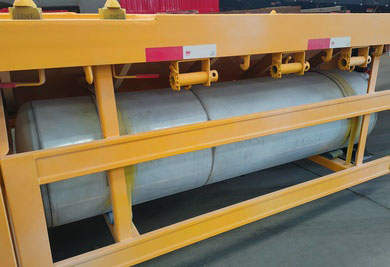

خزان وقود إضافي للنقل لمسافات طويلة

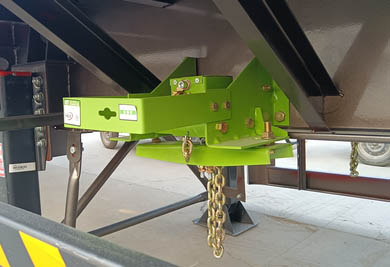

حاملة الإطارات الاحتياطية

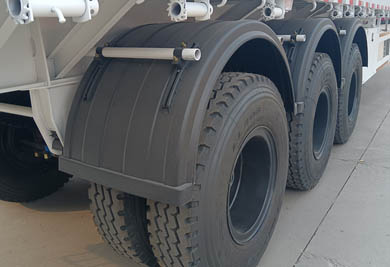

واقي الطين من النوع المنفصل

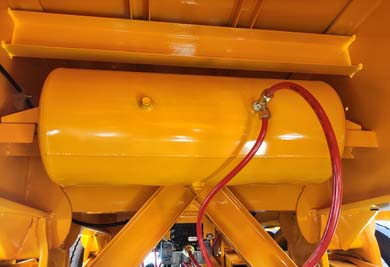

خزان الهواء

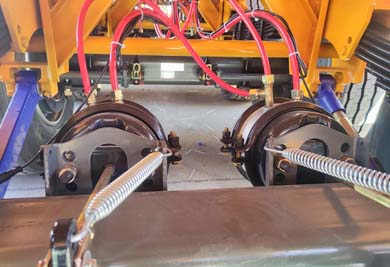

غرفة الهواء

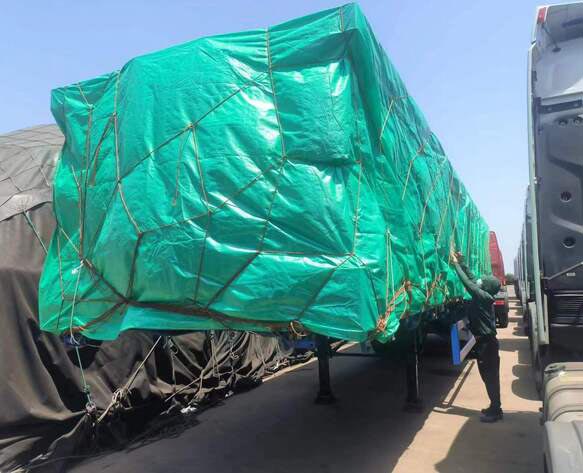

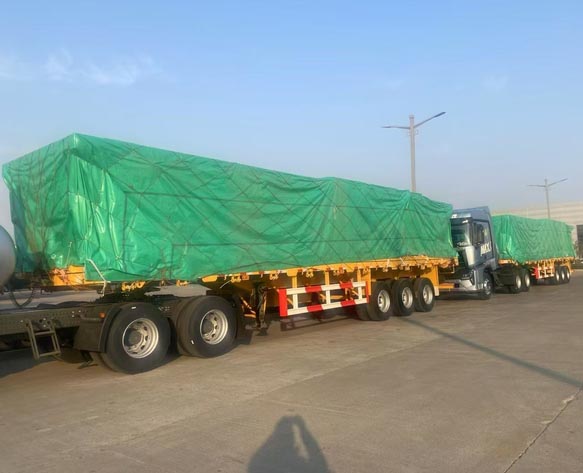

يتم رش الشمع المقاوم للماء قبل مغادرة المصنع، ويتم تغطيته بقطعة قماش مطرية مقاومة للماء.

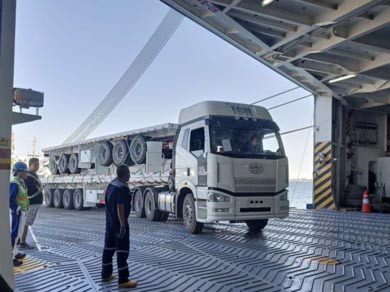

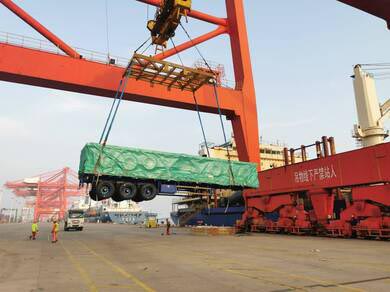

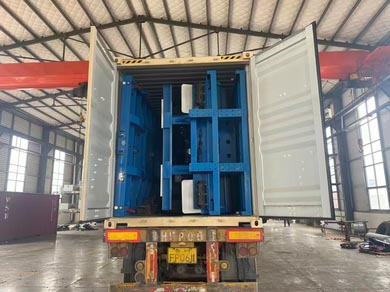

اختر طريقة النقل الأكثر فعالية من حيث التكلفة للعملاء بناءً على عدد المقطورات المسطحة المطلوبة من قبل العملاء. يوجد عمومًا 3 مقطورات حاويات مسطحة كمجموعة للشحن، والشحن السائب، وشحن Ro-Ro، وشحن الحاويات.
